Bilang isang kumpanyang nagdadalubhasa sa Mga kabit ng PVC , nakakatanggap kami ng maraming tanong tungkol sa mga fitting. Ang mga tanong na ito ay kadalasang may kinalaman sa mga sukat at sukat ng pipe fitting, na makatuwiran dahil ang mga paksang iyon ay maaaring nakakalito. Ang iba pang mga katanungan ay tungkol sa mismong mga kabit at kung para saan ang mga ito. Ang pagiging tugma at pangkalahatang kaalaman sa pag-aayos ng pipe ay maaaring pakiramdam na maraming dapat tanggapin kapag bago ka sa mundo ng PVC. Kung sinusubukan mong palawakin ang iyong kaalaman sa PVC, maaari mong gamitin ang post sa blog na ito bilang gabay sa pag-aaral ng pipe fitting. Binabalangkas ng gabay na ito ang lahat ng pangunahing uri ng PVC na angkop pati na rin kung paano at bakit gamitin ang mga ito. Ito ay isang mahabang post, kaya gamitin ang listahan ng mga nilalaman sa ibaba upang pumunta sa seksyong kailangan mo.
- Ano ang mga PVC na angkop at kung saan ginagamit ang mga ito
- Mga uri ng angkop at isang tsart ng pagkakakilan
- PVC pipe at mga sukat ng angkop
- Mga may sinulid na connector kumpara sa slip on fitting
- Mga kabit sa siko at karaniwang baluktot sa pagtutubero
- Pagsasama, reducer at pipe connectors
- Na-rate ang presyon sa flanged fitting
- Itim na PVC pipe at mga espesyal na materyales
- Mga kabit ng PVC compared with Angkop sa HDPEs
- Pag-install ng PVC plumbing system
- Mga pangalan at glossary ng drainage
- Mga solusyon sa PE at PVC na angkop
- Mga madalas itanong
Ano ang mga PVC Fitting at Saan Ito Ginagamit
Ang PVC fitting ay isang molded plastic component na nag-uugnay, nagre-redirect, nagsasanga, nagbabawas o nagse-seal ng mga seksyon ng PVC pipe sa loob ng piping system. Magkasama, ang PVC pipe at PVC fitting component ay bumubuo sa karamihan ng residential water supply lines, irrigation networks, drain waste vent system at maraming light industrial process lines. Ang dahilan kung bakit karaniwan ang PVC piping ay bumaba sa isang maikling listahan ng mga praktikal na katangian: ito ay lumalaban sa kaagnasan at scale buildup, ito ay magaan kumpara sa metal pipe, ito ay dimensional na pare-pareho mula sa batch hanggang sa batch, at ito ay diretso sa pagputol, pagsali at pagkumpuni nang walang espesyal na heavy equipment.
Ang mga tubo at fitting ng PVC na tubig ay ginawa ayon sa kinikilalang mga pamantayang sukat upang ang isang tubo mula sa isang production run ay umaangkop sa isang angkop mula sa isa pa, basta't pareho ang nominal na laki at pagsunod ng klase. Ang estandardisasyon na iyan ang gumagawa ng isang gabay sa pag-aaral ng pag-aayos ng tubo tulad ng isang ito ay kapaki-pakinabang, dahil kapag naunawaan mo ang mga convention sa pagbibigay ng pangalan at sizing logic, ang parehong logic ay nalalapat sa mga elbow, tee, couplings, reducer, adapter, cap at unyon.
Tinatalakay ng gabay na ito ang mga pangunahing kategorya ng PVC fittings, kung paano sinusukat ang PVC pipe at fitting dimension, ang pagkakaiba sa pagitan ng threaded at slip style na koneksyon, at kung paano inihahambing ang PVC sa HDPE pipe at HDPE fitting system para sa mga proyekto kung saan maaaring mangyari ang alinmang materyal. Ang mga tsart at sanggunian na mga talahanayan ay kasama sa kabuuan upang gawing mas madaling i-scan ang impormasyon sa pagpapalaki.
Karaniwan PVC Fitting Mga Uri at Tsart ng Pagkakakilanlan
Ang iba pang PVC pipe fitting ay hinuhubog para sa iba pang trabaho sa loob ng piping run. Ang ilan ay nagbabago sa direksyon ng daloy, ang ilan ay naghahati ng isang linya sa dalawa o higit pang mga sanga, at ang ilan ay sumasali lamang, binabawasan o isinasara ang dulo ng tubo. Sinasaklaw ng listahan sa ibaba ang mga uri ng angkop na madalas na lumalabas kapag naghahanap ng mga tao ng mga uri ng pvc fitting o sinusubukang itugma ang hugis na hawak nila sa isang pangalan.
Mga siko
Binabago ng siko ang direksyon ng pagtakbo ng tubo, kadalasan ay 90 degrees o 45 degrees. Ang mga siko ay isa sa pinakamaraming ino-order na mga plumbing elbows na pvc na mga kontratista na kamay dahil halos lahat ng pagtakbo ay nangyayari nang hindi bababa sa isang pagbabago ng direksyon.
Tees
Hinahati ng tee ang isang linya sa isang sangay, na bumubuo ng hugis na T. Ang mga tee ay ginagamit kahit saan ang isang supply o drain line ay kailangang magpakain ng dalawang direksyon, tulad ng kung saan ang isang sangay ng fixture ay umalis sa isang pangunahing linya.
Pagsasamas
Ang coupling ay isang maikli at tuwid na pipe connector fitting na ginagamit upang pagdugtungan ang dalawang haba ng pipe sa isang tuwid na pagtakbo, pahabain ang isang linya, o ayusin ang isang nasirang seksyon.
Mga Reducer at Reducer Bushings
Ang isang reducer, kung minsan ay naka-install bilang isang reducer bushing, ay bumababa sa isang linya mula sa isang mas malaking nominal na sukat patungo sa isang mas maliit, o itinataas ito sa reverse na direksyon.
Mga adapter
Mga adapter transition between connection styles, most often between a slip (solvent weld) socket on one side and a threaded connection on the other, which is how a plastic pipe connector often meets a metal valve, pump or fixture.
Mga krus
Ang isang krus ay may apat na bukas na nakaayos sa isang plus na hugis at ginagamit nang mas madalas kaysa sa isang tee, sa pangkalahatan kung saan ang dalawang linya ng sangay ay kailangang umalis sa isang pangunahing run sa parehong punto.
Mga Cap at Plug
Ang isang takip ay kasya sa labas ng dulo ng tubo upang i-seal ito, habang ang isang plug na sinulid o kasya sa loob ng isang angkop na siwang. Parehong ginagamit upang isara ang mga hindi nagamit na linya, pansamantala man sa panahon ng pagtatayo o permanente.
Mga unyon
Ang isang unyon ay nagbibigay-daan sa isang pipe section na madiskonekta at muling maikonekta nang hindi pinuputol, na kapaki-pakinabang saanman inaasahan ang pag-access sa hinaharap para sa serbisyo o pagpapalit.
| Uri ng Pagkakabit | Karaniwang Pag-andar | Karaniwang Estilo ng Koneksyon |
|---|---|---|
| 90 sa 45 degree Elbow | Baguhin ang direksyon ng daloy | Nadulas o sinulid |
| Tee | Magsanga ng linya sa dalawang direksyon | Nadulas o sinulid |
| Coupling | Pagsamahin ang dalawang haba ng tubo sa isang tuwid na pagtakbo | madulas |
| Reducer / Bushing | Hakbang ng isang linya pataas o pababa sa laki | Nadulas o sinulid |
| Adapter | Paglipat sa pagitan ng slip at thread | Mixed |
| Cap | I-seal ang labas ng dulo ng tubo | Nadulas o sinulid |
| Unyon | Payagan ang pagdiskonekta at muling kumonekta para sa serbisyo | May sinulid |

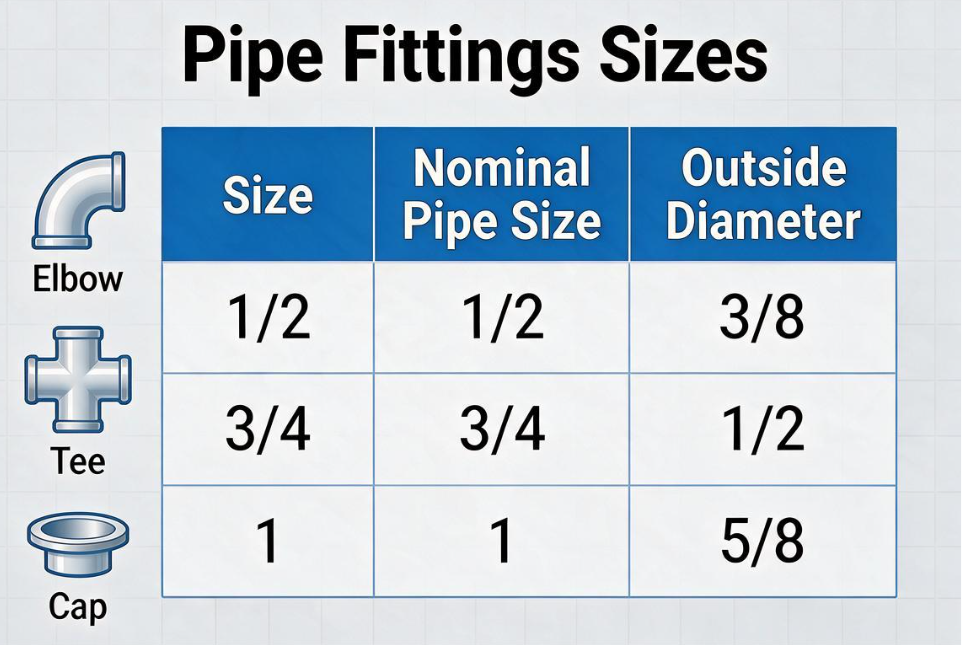

Mga Dimensyon ng PVC Pipe at Fitting: Iskedyul 40 Sizing Reference
Ang pagkuha ng mga sukat ng Iskedyul 40 PVC pipe fittings ay mas mahalaga kaysa sa halos anumang bahagi ng isang piping project, dahil ang isang fitting ay sukat sa isang partikular na diameter sa labas, hindi sa bilog na numero na naka-print sa kahon. Ang nominal na laki ay isang label, habang ang diameter sa labas ay ang sukat na isang angkop na socket ay aktwal na hinulma upang tanggapin. Ang pagkalito sa dalawa ay ang pinakakaraniwang dahilan kung bakit hindi dumudulas ang isang kabit sa isang tubo.
Ang mga sukat ng teleskopiko na pvc pipe, ibig sabihin, ang pipe na idinisenyo upang humakbang mula sa isang nominal na sukat patungo sa susunod sa pamamagitan ng mga reducer fitting, sundin ang parehong panlabas na diameter logic, kaya kapag ang isang sukat ay nakumpirma, ang natitirang bahagi ng telescoping run ay maaaring planuhin mula sa reference table sa ibaba.
| Nominal na Sukat | Labas na Diameter (in) | Average na Kapal ng Pader (in) |
|---|---|---|
| 1/2 pulgada | 0.840 | 0.109 |
| 3/4 pulgada | 1.050 | 0.113 |
| 1 pulgada | 1.315 | 0.133 |
| 1-1/2 pulgada | 1.900 | 0.145 |
| 2 pulgada | 2.375 | 0.154 |
| 3 pulgada | 3.500 | 0.216 |
| 4 pulgada | 4.500 | 0.237 |
Labas na diameter sa pulgada ayon sa nominal na laki ng tubo, Iskedyul 40 PVC
Average na kapal ng pader sa pulgada habang lumalaki ang laki ng nominal na tubo, iskedyul ng 40 PVC
Mga May sinulid PVC Connector Versus Slip On Fitting
Kabilang sa mga karaniwang uri ng koneksyon ng tubo ng tubig na ginagamit sa PVC plumbing, dalawang pamamaraan ang sumasakop sa karamihan ng mga installation: solvent weld slip fitting at threaded fittings. Ang pagpili sa pagitan ng mga ito ay depende sa kung ang isang joint ay kailangang maging permanente o naalis.
Slip On (Solvent Weld) Fitting
Ang mga slip sa pvc fitting ay pinagdugtong gamit ang solvent na semento, na kemikal na nagsasama sa pipe at mga fitting surface sa isang piraso kapag naayos na. Ang pamamaraang ito ay gumagawa ng permanenteng, sa pangkalahatan ay lumalaban sa pagtagas na joint at ito ang karaniwang diskarte para sa karamihan ng mga nakabaon, nakatago o nakapirming piping run.
May sinulid na PVC Fitting
Ang isang sinulid na pvc pipe na koneksyon ay gumagamit ng mga molded thread na pinagsama sa thread sealant o tape. Ang mga sinulid na pvc connector ay karaniwang ginagamit kung saan ang isang linya ay kailangang kumonekta sa isang balbula, bomba, metro o iba pang bahagi na dapat na naaalis para sa patuloy. Ang pvc pipe na may sinulid na mga kasukasuan ay hindi dapat masyadong mahigpit, dahil ang mga PVC na sinulid ay mas malutong kaysa sa mga metal na sinulid at ang labis na metalikang kuwintas ay maaaring pumutok sa angkop.
| Salik | madulas On / Solvent Weld | May sinulid |
|---|---|---|
| Matatanggal | Hindi, permanente kapag gumaling na | Oo, maaaring i-disassemble |
| Karaniwang gamit | Nakabaon o nakapirming pagtakbo | Mga balbula, bomba, kabit |
| Paraan ng pagpupulong | Primer at solvent na semento | Sealant tape o i-paste |
Mga PVC Elbow Fitting at Common Plumbing Bends: Isang Teknikal na Pangkalahatang-ideya
Ang pvc elbow fitting ay isa sa pinakamataas na ginagamit na component sa anumang run, at ang pag-unawa sa mga karaniwang uri ng plumbing bends at fittings ay nakakatulong kapag nagpaplano ng layout o nagbabasa ng listahan ng mga bahagi. Ang mga karaniwang pvc bend ay may maliit na hanay ng mga karaniwang anggulo, bawat isa ay angkop sa ibang pangangailangan sa layout.
- 90 degree na siko, ginagamit para sa isang ganap na pagbabago ng direksyon, tulad ng paggawa ng isang linya mula sa isang pader papunta sa isang floor run
- 45 degree elbow, ginagamit kung saan ang mas banayad na pagbabago ng direksyon ay nakakabawas sa turbulence ng daloy.
- 22.5 degree na siko, ginagamit para sa mahaba, unti-unting pagwawalis, madalas sa mga drainage run
- Street elbow, na may isang slip end at isang spigot end, na nagbibigay-daan dito na nagpapadala ng kumonekta sa isa pang fitting nang walang maikling pipe stub
Pinasimpleng structural view ng isang pipe na pumapasok sa isang fitting socket sa isang elbow joint
Mga Coupling, Reducer at Pipe Connector para sa Pagsali sa PVC Pipe
Ang pvc coupling ay ang pinakasimpleng pipe connector fitting na magagamit, na nagdudugtong sa dalawang dulo ng pipe sa isang tuwid na linya nang walang pagbabago sa laki o direksyon. Para sa mga proyekto na kailangan lamang na pagsamahin ang mga seksyon ng PVC hanggang PVC nang hindi binabago ang materyal ng tubo, ang isang plain straight coupling ay karaniwang ang pinakadirektang opsyon. Ang isang repair coupling, na walang panloob na stop ridge, ay idinisenyo upang i-slide nang buo sa isang dulo ng pipe bago isentro sa isang hiwa o nasira na seksyon, na kapaki-pakinabang kapag walang puwang para i-swing ang pipe sa lugar.
Kapag kailangang magtagpo ang dalawang magkaibang laki ng tubo, binababa o pataas ng reducer o reducer bushing ang linya. Ang plastic pipe connector na ginagamit bilang adapter ay maaaring lumipat mula sa slip papunta sa thread, o mula sa PVC papunta sa isa pang katugmang istilo ng fitting, sa isang transition point. Dahil tumataas ang kapal ng pader sa klase ng presyong presyo sa nominal na laki, sulit na suriin ang parehong sukat bago mag-order ng plastic pipe coupling para sa isang presyo ng linya.
Tinatayang kapal ng pader sa pulgada, Iskedyul 40 kumpara sa iskedyul 80, para sa sanggunian lamang
Pressure Rated PVC Fittings sa Flanged Connections
Ang mga pressure pvc pipe fitting ay na-rate kasabay ng pipe kung saan sila naka-install, dahil ang pressure na kayang hawakan ng isang system ay depende sa kapal ng pader, temperatura at partikular na klase ng presyo na ginamit. Ang I iskedyul 40 at Iskedyul 80 ay ang dalawang pinakakaraniwang klase ng presyo para sa mga sinulid at solvent na weld system, na may Iskedyul 80 na nag-aalok ng mas makapal na pader sa parehong nominal na laki para sa mga aplikasyon na may mas mataas na presyo o mas mataas na mekanikal na stress.
Gumagamit ang mga pvc flanged pipe fitting ng bolted, gasketed na koneksyon sa halip na solvent na semento o mga thread, na praktikal na pagpipilian ang mga ito saanman kailangang kumonekta ang isang linya sa isang pump, balbula, tangke o isa pang kagamitan na maaaring kailangang tanggalin para sa serbisyo. Ang mga flanged joints ay may katuturan din sa malalaking diameters kung saan ang solvent welding ay nagiging hindi praktikal upang maisagawa nang mapagkakatiwalaan sa field.
Itim na PVC Pipe at Iba Pang Specialty PVC Materials
Ang itim na pvc pipe ay karaniwang binubuo ng karagdagang carbon black para sa pinabuting resistensya sa ultraviolet exposure, na ginagamit itong isang karaniwang pagpipilian para sa mga above ground run, electrical conduit at outdoor installation na nananatili sa listahan ng sikat ng araw sa mahabang panahon. Ang karaniwang puti o kulay-abo na PVC pipe ay maaaring protektahan ng pintura o panlabas na pambalot kapag dapat itong tumakbo sa labas, ngunit ang itim na PVC ay kadalasang partikular na pinipili upang mabawasan ang karagdagang hakbang na iyon.
PVC Fitting Kumpara Sa HDPE Fittings
Ang PVC pipe at HDPE pipe ay parehong karaniwang mga plastic piping material, ngunit magkaiba ang pagsasama at angkop sa medyo magkaibang mga profile ng proyekto. Ang mga koneksyon sa PVC fitting ay umaasa sa solvent welding o threading, na maaaring kumpletuhin gamit ang mga hand tool at isang maikling hakbang sa pagpapagaling o sealing. Ang koneksyon sa HDPE fitting sa pangkalahatan ay umaasa sa heat fusion, alinman sa butt fusion o electrofusion, na nagbubuklod sa materyal mismo sa halip na idikit o i-thread ito nang magkasama, at karaniwang madalas ng dedikadong kagamitan sa fusion.
Dahil mas flexible ang HDPE pipe kaysa PVC pipe, pinahihintulutan nito ang maliliit na paggalaw ng lupa at kadalasang maaaring iruruta sa mga na hadlang na may mas kaunting mga kabit. Ang PVC pipe at PVC fitting system, sa kabilang banda, ay matibay, na nagpapanatili sa pagtakbo nang tuwid at predictable at maaaring gawing simple ang layout sa structured, above ground o interior installation.
Pangkalahatang kamag-anak na paghahambing para sa mga layunin ng sanggunian; ang aktwal na pagganap ay nakasalalay sa pagbababalangkas, mga kondisyon ng pag-install
Ang alinman sa materyal ay hindi isang unibersal na kapalit para sa isa pa. Ang mga PVC fitting system ay kadalasang umaangkop sa interior plumbing, irrigation at maraming drainage application, habang ang HDPE pipe at HDPE fitting system ay madalas na pinipili para sa mga nakabaon na water mains, gas distribution at mga proyekto kung saan ang flexibility at fused, joint free runs ay isang kalamangan.
Pag-install ng PVC Plumbing System: Mga Hakbang na Pagsasaalang-alang
Ito ay hindi isang kumpletong pvc plumbing kung paano, dahil ang mga kondisyon ng site at lokal na plumbing code ay palaging inuuna, ngunit ang pangkalahatang pagkakasunud-sunod sa ibaba ay binabalangkas kung paano ang isang pvc plumbing system ay karaniwang binuo kapag ang pipe at mga kabit ay nasa kamay.
- Sukatin ang pagtakbo at markahan ang tubo, na nagbibigay-daan para sa lalim na ipinapasok ng tubo sa bawat fitting socket
- Gupitin ang pipe square gamit ang pipe cutter o fine tooth saw
- I-deburr ang hiwa na dulo at lapad i-chamfer ang gilid hanggang pantay-pantay umupo ito sa socket
- Dry fit ang layout bago ilapat ang anumang semento, suriin ang mga anggulo at angkop sa oryentasyon
- Ilapat ang primer kung saan kinakailangan, na sinusundan ng solvent na semento sa parehong dulo ng tubo at fitting socket
- Ipasok ang pipe na may nakikitang pag-ikot at hawakan ito sa lugar para sa inirerekumendang oras ng tagagawa.
- Payagan ang buong oras ng pagpapagaling na nakalista ng tagagawa ng semento bago i-pressurize o subukan ang linya
- Pagsubok ng presyo o daloy ng pagsubok ang natapos na pag-install ng pvc plumbing bago ito takpan o isara
Ang pagsunod sa pagkakasunud-sunod na ito ay mahalaga, dahil ang paglaktaw sa dry fit na hakbang ay isa sa mga pinakakaraniwang dahilan kung bakit ang isang installer ay nagtatapos sa isang fitting na nasemento sa maling anggulo.
Mga Pangalan ng Drainage Pipe Fitting sa General Pipe Fitting Glossary
Ang mga pangalan ng drainage pipe fitting ay maaaring naiiba sa mga pangalan ng pressure fitting, dahil ang drain waste vent fitting ayhubog upang panatilihing maayos ang daloy ng basura sa halip na hawakan ang presyo. Sinasaklaw ng listahan sa ibaba ang mga terminong madalas na lumalabas kapag nagbabasa ng listahan ng mga bahagi ng drainage o naghahambing ng iba pang uri ng pipe fitting.
| Termino | paglalarawan |
|---|---|
| Sanitary Tee | Isang katangan na may malumanay na hubog na sanga, na ginagamit sa mga linya ng paagusan upang mabawasan ang gulo at panganib na makabara. |
| Wye Fitting | Isang hugis Y na sangay na angkop na nagdurugtong sa isang linya sa isang anggulo sa halip na tuwid sa kabila |
| Cleanout Fitting | Isang kabit na may naaalis na plug na nagbibigay ng access para sa pag-alis ng nakakaharang na drain line |
| Vent Fitting | Nagkokonekta ng drain line sa isang vent stack upang makatulong na ipantay ang presyo ng hangin sa system |
| Trap Adapter | Ikinokonekta ang isang fixture trap sa drain line sa ibaba nito |
| Bushing | Isang pampababang kabit na bumababa sa laki ng pagbubukas sa loob ng isa pang kabit |
PE at PVC Fitting Solutions mula sa Jiangyin Huada
Kulayan ang iyong mundo ng kahusayan at pagbabago. Ang Jiangyin Huada ay isang pinagkakatiwalaang source para sa premium color masterbatch, mataas na kalidad na mga plastic pipe at fitting. Ang aming pangako sa industriya ng pipe at pipeline, ang aming pag-aaral sa pagkakaiba-iba ng produkto, ang kahalagahan ng ibinibigay namin sa kalidad ng produkto, at ang aming dedikasyon sa mga kasanayan sa kapaligiran at napapanatiling pag-unlad ay nakakatulong sa aming tatak na magkaroon ng pagkilala sa paglipas ng panahon. Nakuha ng aming mga produkto ang tiwala ng mga customer sa maraming proyekto, at naugnay ang aming brand sa pagiging maaasahan.
Bilang isang kumpanya na OEM PE pipe manufacturer at PE pipe factory, ang aming brand story ay isa sa patuloy na pag-unlad at pagbabago. Layunin naming patuloy na lumikha ng halaga para sa mga customer at mag-ambag sa pag-unlad ng industriya ng piping, na ginagabayan ng patuloy na pagsisikap at pare-parehong mga prinsipyo.
PE Elbow Fitting
Directional PE fitting para sa buried at above ground pipeline routing.
Mga Kabit ng PE Tee
Ang mga branch fitting para sa paghahati ng isang HDPE pipe ay tumatakbo sa maraming linya.
Mga Kabit sa Pagbawas ng PE
Transition fitting para sa paghakbang sa pagitan ng iba't ibang diameter ng HDPE pipe.
Mga PVC Fitting: Mga Madalas Itanong
Q1. Ano ang ginagamit ng mga PVC fitting
Ang mga kabit ng PVC ay ginagamit upang ikonekta, i-redirect, i-extend o wakasan ang mga PVC pipe sa iba't ibang sistema ng piping. Karaniwang ginagamit ang mga ito para sa supply ng tubig, drainage, irigasyon, pagtutubero at mga pang-industriya na aplikasyon.
Q2. Anong mga uri ng PVC fitting ang magagamit
Kasama sa mga karaniwang PVC fitting ang mga elbow, tee, couplings, reducer, adapter, crosses, caps at unions. Ang iba't ibang uri ng koneksyon, laki at rating ng presyon ay magagamit upang matugunan ang mga partikular na kinakailangan sa piping.
Q3. Anong mga sukat ng PVC fitting ang inaalok
Ang mga kabit ng PVC ay magagamit sa isang malawak na hanay ng mga sukat upang tumugma sa iba't ibang mga sukat ng tubo. Karaniwang available ang mga karaniwang laki, habang ang mga custom na laki o detalye ay maaari ding gawin ayon sa mga kinakailangan ng proyekto.
Q4. Paano nakakonekta ang mga PVC fitting sa mga PVC pipe
Karamihan sa mga PVC fitting ay konektado gamit ang solvent na semento, na lumilikha ng isang malakas, lumalaban sa pagtagas na joint. Available din ang ilang mga kabit na may sinulid, compression o iba pang paraan ng koneksyon depende sa application.
Q5. Ano ang mga pakinabang ng PVC fittings
Ang mga kabit ng PVC ay magaan, lumalaban sa kaagnasan, diretsong i-install at sa pangkalahatan ay nangangailangan ng mababang maintenance. Nag-aalok din sila ng mahusay na paglaban sa kemikal, na ginagawang angkop ang mga ito para sa maraming mga sistema ng tubig, paagusan, irigasyon at pang-industriya na tubo.
Q6. Paano napili ang tamang PVC fitting
Ang tamang PVC fitting ay dapat piliin batay sa laki ng tubo, uri ng koneksyon, rating ng presyo, temperatura, likido o daluyan at kapaligiran ng aplikasyon. Ang pagbabahagi ng mga detalye ng pipe at mga kinakailangan sa mga aplikasyon ay nagpapadali sa pagtukoy ng angkop na uri ng angkop.
